Melyek a közönséges távtartóporsok mérete?

A távtartóporsok alapvető elemei a különféle ipari alkalmazásokban, különösen az olaj- és gáziparban. Alapvető szerepet játszanak a különböző felszerelési alkatrészek közötti megfelelő igazítás és távolság biztosításában. Mint egy távtartó orsók beszállítója, mélyreható ismeretem van a közönséges távtartó orsók dimenzióiról, amelyeket szívesen megosztok veled.

A távtartóporsok megértése

A távtartó orsók rövid hosszúságú csőhosszúságúak, mindkét végén karimákkal. Ezeket két másik karimás alkatrész, például szelepek, szivattyúk vagy más csővezeték -elemek közötti rés kitöltésére használják. Elsődleges funkciójuk az, hogy biztosítsák a szükséges helyet a csatlakoztatott berendezések megfelelő telepítéséhez, karbantartásához és üzemeltetéséhez. A távtartó orsók méretét az alkalmazás konkrét követelményei alapján gondosan meghatározzuk.

A távtartóporsok kulcsfontosságú dimenziói

1. Hosszúság

A távtartó orsó hossza az egyik legkritikusabb dimenzió. Ezt az a távolság határozza meg, amelyet meg kell tölteni a csatlakoztatott berendezés két párosító karimája között. Ipari körülmények között a hosszúságok nagymértékben változhatnak. Kis méretű alkalmazások esetén a Spacer Spools olyan rövid lehet, mint néhány hüvelyk. Például néhány műszeres csővezeték -rendszerben a 2-6 hüvelyk hosszú távú spacer orsók gyakoriak.

Nagyobb olaj- és gázvezeték -projekteknél a távtartóporsok több láb hosszúak lehetnek. Például egy kútfaj -szerelvényben gyakran használják a 12 hüvelyk és 36 hüvelyk közötti hosszú távú spacer orsót. A hosszát általában a teljes rendszer mérnöki tervezése határozza meg, hogy minden alkatrész pontosan illeszkedjen.

2. átmérő

A távtartó orsó átmérője egy másik fontos dimenzió. Ennek meg kell egyeznie a csatlakoztatott csövek vagy berendezések átmérőjével. A közönséges átmérőjűek a kis méretektől, például 1/2 hüvelyk vagy 3/4 hüvelyktől, amelyeket alacsony áramlási vagy műszeres vonalakban használnak, a nagy átmérőig, például 24 hüvelyk vagy még nagyobb a nagy kapacitású csővezetékekben.

Az olaj- és gáziparban az átmérőválasztás olyan tényezőktől függ, mint például a folyadék áramlási sebessége (olaj, gáz vagy víz), a rendszer nyomása és az általános kapacitási követelmények. Például egy magas nyomású, magas áramlási csővezeték, amely szállító nyersolajat hordoz, szükség lehet egy nagy átmérőjű távtartó orsót a nagy mennyiségű folyadék befogadására.

3. Karima méretei

A távtartó orsó karimái döntő jelentőségűek annak, hogy megfelelő kapcsolatba lépjen más felszerelésekkel. A karima méretei között szerepel a karima méret, a csavarok kör átmérője (BCD), a csavarlyukak száma és a csavarlyuk átmérője.

• Karima méret: Ez kapcsolódik a távtartó orsó nominális csőméretéhez (NPS). Például egy 4 hüvelykes távtartópályával 4 hüvelykes karima lesz. A karima méretét az ipari szabványok, például az ASME B16.5 szerint szabványosítják az Egyesült Államokban.
• Csalt kör átmérője (BCD): A BCD a kör átmérője, amelyet a karima csavarlyukainak közepén képeznek. Fontos dimenzió annak biztosítása érdekében, hogy a csavarok megfelelően igazítsák és összekapcsolják a távtartó orsót a párosító karimákkal. A BCD szintén szabványosítva van, és a karima méretétől függően változik.
• A csavarlyukak száma: A karima csavarlyukainak száma a karima méretétől és a nyomás besorolásától függ. A kisebb karimáknak 4 vagy 8 csavarlyuk lehet, míg a nagyobb karimáknak 12, 16 vagy több csavarlyuk lehet. A csavarlyukak számát úgy tervezték, hogy elegendő szorítóerőt biztosítson a karimák együtt tartásához a rendszer működési nyomása alatt.
• Csavarlyuk átmérőjű: Ezt a dimenziót a csatlakozáshoz használt csavarok mérete határozza meg. Elég nagynak kell lennie ahhoz, hogy a csavarok könnyen áthaladjanak, de elég kicsik, hogy biztosítsák a megfelelő illesztési és szorító erőt.

Ipar - specifikus dimenziók

Olaj- és gázipar

Az olaj- és gáziparban a távtartót különféle alkalmazásokban használják, beleértve a kút -szerelvényeket, a csővezetékcsatlakozásokat és a finomítói berendezéseket.

• Nos - Fejgyűjtemények: Well - Head Systems -ben a távtartók orsóit használják a különböző alkatrészek összekapcsolására, példáulBurkolat,Csöves fej orsó, és szelepek. Ezeket a távtartópályákat úgy kell megtervezni, hogy ellenálljanak a magas nyomásnak és a kemény környezeti feltételeknek. Gyakran nagy átmérőjűek (pl. 13 5/8 hüvelyk vagy 20 hüvelyk) és specifikus karima -besorolások, amelyek megfelelnek az API (American Petroleum Institute) szabványoknak.
• Csővezetékcsatlakozások: Hosszú távolságú csővezetékeknél a távtartót használják a csővezeték különböző szakaszaihoz vagy a csővezeték csatlakoztatásához a szivattyúzóállomásokhoz vagy a tárolóhelyekhez. Ezeknek a távtartóporsoknak a méreteit a csővezeték átmérője, a nyomás besorolása és a szállított folyadék típusa határozza meg.

Vegyipar

A vegyiparban a távtartó orsókat különféle vegyi feldolgozó berendezések, például reaktorok, desztillációs oszlopok és szivattyúk csatlakoztatására használják. A távtartási orsók méreteit a vegyiparban gyakran a kémiai kompatibilitási követelmények, az üzemi hőmérséklet és a nyomás, valamint a vegyi anyagok áramlási sebessége határozza meg.

Például egy magas hőmérsékleten és nagy nyomású kémiai reaktorrendszerben a távtartó orsóknak olyan anyagokból kell készíteni, amelyek ellenállnak a korróziónak és a termikus tágulásnak. A távtartó orsók átmérőjét és hosszát úgy tervezték, hogy biztosítsák a megfelelő áramlás eloszlását, valamint a berendezés bármilyen bővítését vagy összehúzódását működtetik.

Egyedi - Makált dimenziók

Noha a távtartó orsóknál gyakori dimenziói vannak, sok alkalmazáshoz egyedi - távú spacer orsókra van szükség. Az egyéni méretekre szükség van, ha a standard méret nem felel meg a projekt konkrét követelményeinek.

Például egy egyedi ipari telepítésben, ahol a két berendezés közötti távolság nem szokásos hosszúság, egyéni hosszú távú spacer orsót kell gyártani. Hasonlóképpen, ha az alkalmazáshoz nem standard karimat vagy speciális anyagot igényel, akkor a megoldás egy egyedi gyártású spacer orsó.

Spacer Spools beszállítójaként rendelkezésünkre áll a szakértelem és a képességünk, hogy egyéni - készített távtartót készítsünk. Mérnöki csapatunk szorosan együttműködik az ügyfelekkel annak érdekében, hogy megértsék a sajátos követelményeiket és a pontos igényeiknek megfelelő távtartót megtervezzék.

A helyes dimenziók fontossága

A megfelelő dimenziókkal rendelkező távtartókorfák használata elengedhetetlen a teljes rendszer megfelelő működéséhez és biztonságához. A helytelen dimenziók számos problémát okozhatnak:

• Szivárgás: Ha a karima méretei nem felelnek meg, vagy a hossz nem megfelelő, akkor a folyadék vagy gázszivárgás szivárgását eredményezheti. A szivárgás környezeti szennyezést, biztonsági veszélyeket és termékvesztést okozhat.
• Felszerelés károk: A nem megfelelő méretű távtartóporsok további stresszt okozhatnak a csatlakoztatott berendezésekre, ami korai kopáshoz vagy akár berendezés meghibásodásához vezethet.
• Telepítési nehézségek: A helytelen dimenziók megnehezíthetik a telepítési folyamatot és az időt, növelve a projekt teljes költségét.

Kapcsolódó alkatrészek és azok hatása a távtartók orsó méretein

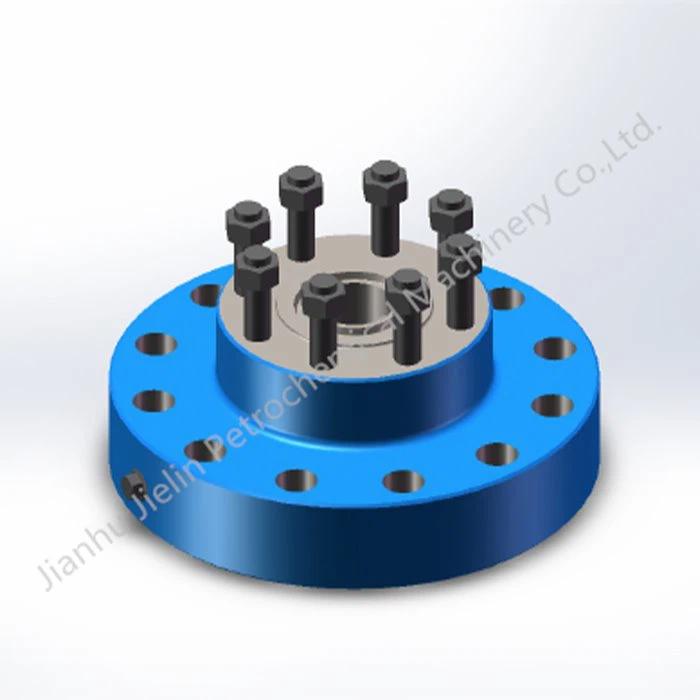

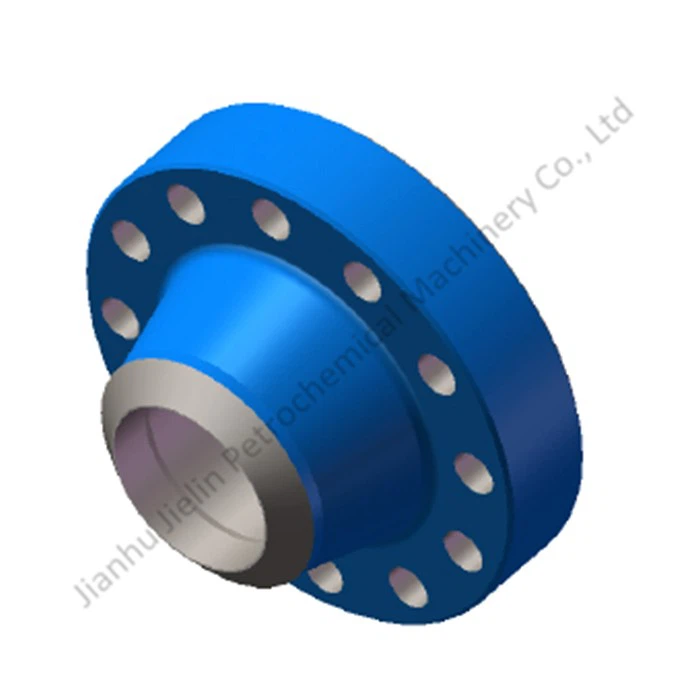

A távtartót gyakran használják más alkatrészekkel, például példáulKarima adapterek- A karima adaptereket különféle méretű vagy típusú karimák összekapcsolására használják. Karima adapterek használatakor a távtartó orsó méreteit ennek megfelelően kell beállítani.

Például, ha egy karima adaptert használnak egy kicsi átmérőjű karima összekapcsolására egy nagy átmérőjű karimához, akkor a távtartót átmérőjének és a karima adapter által bevezetett kiegészítő hosszának megfelelően kell megtervezni.

Következtetés

Összegezve, a közös távtartó orsók dimenzióit számos tényező határozza meg, beleértve az alkalmazást, a csatlakoztatott berendezéseket és az ipari szabványokat. Spacer orsók beszállítójaként megértjük annak fontosságát, hogy pontos dimenziókkal biztosítsuk a magas minőségű távtartót. Függetlenül attól, hogy szabványos vagy egyedi - gyártó spacer orsókra van szüksége, rendelkezésre áll a tapasztalatok és az erőforrások az Ön igényeinek teljesítéséhez.

Ha szüksége van arra, hogy távtartó orsókra van szüksége a projektjéhez, arra ösztönözzük, hogy vegye fel velünk a kapcsolatot egy részletes megbeszélésre. Szakértői csapatunk együtt fog dolgozni veled, hogy megértse az Ön igényeit, és a legjobb megoldásokat kínálja Önnek. Bízunk benne, hogy lehetőséget kapunk, hogy együttműködjünk veled a következő projektjén.

Referenciák

• ASME B16.5 Standard cső karimákhoz és karimás szerelvényekhez
• Az olaj- és gázipari berendezések API szabványai
