Melyek a fojtószelep vibrációs jellemzői?

Fojtószelepek szállítójaként ezeknek a kulcsfontosságú alkatrészeknek a vibrációs jellemzőinek megértése elengedhetetlen az optimális teljesítményük és hosszú élettartamuk biztosításához. A fojtószelepeket széles körben használják különféle iparágakban, beleértve az olajat és a gázt, a petrolkémiai és az energiatermelést, a folyadékok áramlási sebességének és nyomásának szabályozására. Ebben a blogbejegyzésben a fojtószelepek vibrációs jellemzőivel foglalkozunk, feltárjuk azokat a tényezőket, amelyek befolyásolják őket, és ezek hatását a szelep működésére.

A fojtószelep vibrációjának megértése

A fojtószelepekben fellépő vibráció számos tényező miatt fordulhat elő, beleértve a folyadékáramlás dinamikáját, a mechanikai rezonanciát és a külső erőket. Amikor a folyadék áthalad a fojtószelepen, nyomásingadozást és turbulenciát hoz létre, ami vibrációt válthat ki a szeleptestben és annak alkatrészeiben. Ezek a rezgések az üzemi körülményektől és a szelep kialakításától függően kisebb oszcillációktól az erős rázásig terjedhetnek.

A fojtószelepek vibrációjának egyik elsődleges oka a kavitáció jelensége. Kavitáció akkor következik be, amikor a folyadék nyomása a gőznyomás alá esik, ami gőzbuborékok képződését okozza. Amikor ezek a buborékok összeomlanak, nagynyomású lökéshullámokat generálnak, amelyek jelentős károkat okozhatnak a szelepben és a környező alkatrészekben. A kavitáció által kiváltott rezgések a szelep eróziójához, kopásához és kifáradáshoz vezethetnek, csökkentve annak élettartamát és teljesítményét.

Egy másik tényező, amely hozzájárulhat a fojtószelep vibrációjához, a mechanikai rezonancia. Rezonancia akkor lép fel, ha a szelep vagy alkatrészeinek természetes frekvenciája egybeesik a folyadék által kiváltott rezgések frekvenciájával. Amikor ez megtörténik, a rezgések amplitúdója jelentősen megnőhet, ami túlzott igénybevételhez és a szelep esetleges meghibásodásához vezethet. A mechanikai rezonanciát súlyosbíthatják olyan tényezők, mint a nem megfelelő beszerelés, a laza csatlakozások és az elhasználódott alkatrészek.

A külső erők, mint például a csővezeték vibrációi, a szeizmikus aktivitás és a gépek rezgései szintén befolyásolhatják a fojtószelepek vibrációs jellemzőit. Ezek a külső erők rezgéseket továbbíthatnak a szelepre, aminek következtében az olyan frekvencián rezeg, amely esetleg nincs jelen a folyadékáramlásban. Egyes esetekben a külső rezgések kölcsönhatásba léphetnek a folyadék által kiváltott rezgésekkel, ami összetett vibrációs mintákhoz és a szelep fokozott igénybevételéhez vezethet.

A fojtószelep vibrációját befolyásoló tényezők

Számos tényező befolyásolhatja a fojtószelepek vibrációs jellemzőit, beleértve a szelep kialakítását, működési feltételeit és a folyadék tulajdonságait. Ezeknek a tényezőknek a megértése elengedhetetlen a vibráció minimalizálásához és a szelep megbízható működésének biztosításához.

Szelep kialakítása

A fojtószelep kialakítása jelentős szerepet játszik a rezgési jellemzőinek meghatározásában. Az egyszerű és áramvonalas kialakítású szelepek általában kevésbé hajlamosak a vibrációra, mint a bonyolult geometriájúak. Például aPozitív fojtószelepfix nyílásméretű és sima belső felületű szelepeknél kisebb valószínűséggel tapasztalnak kavitáció által kiváltott rezgéseket, mint a változó nyílásméretű és érdes belső felületű szelepeknél.

A szelepelemek anyagválasztása is befolyásolhatja a rezgési jellemzőket. A nagy merevségű és csillapító tulajdonságú anyagokból készült szelepek általában jobban ellenállnak a vibrációnak, mint az alacsony merevségű és csillapító tulajdonságú anyagokból készült szelepek. Például egy rozsdamentes acélból készült szelep valószínűleg jobban ellenáll a vibrációnak, mint a szénacélból készült szelep.

Üzemeltetési feltételek

A fojtószelep működési körülményei, mint például a folyadék áramlási sebessége, nyomása és hőmérséklete jelentősen befolyásolhatják annak rezgési jellemzőit. A nagy áramlási sebességek és nyomások növelhetik a kavitáció és a mechanikai rezonancia valószínűségét, ami megnövekedett vibrációhoz vezet. Hasonlóképpen, a magas hőmérséklet csökkentheti a szelepanyagok merevségét és csillapítási tulajdonságait, ezáltal érzékenyebbé válik a vibrációra.

A fojtószelep által szabályozott folyadék típusa is befolyásolhatja annak rezgési jellemzőit. A nagy viszkozitású és sűrűségű folyadékok általában nagyobb valószínűséggel okoznak vibrációt, mint az alacsony viszkozitású és sűrűségű folyadékok. Például egy nehézolaj áramlását szabályozó szelep valószínűleg nagyobb rezgést tapasztal, mint egy könnyű gáz áramlását szabályozó szelep.

Folyadék tulajdonságai

A fojtószelep által szabályozott folyadék tulajdonságai, például gőznyomása, felületi feszültsége és összenyomhatósága szintén befolyásolhatják a rezgési jellemzőit. Az alacsony gőznyomású folyadékok kevésbé valószínű, hogy kavitációt tapasztalnak, míg a nagy felületi feszültségű folyadékok nagyobb valószínűséggel képeznek stabil buborékokat, csökkentve a kavitáció által kiváltott rezgések valószínűségét. Az összenyomható folyadékok, például a gázok, nyomásingadozások és lökéshullámok miatt is rezgést okozhatnak.

A vibráció hatása a fojtószelep működésére

A vibráció jelentős hatással lehet a fojtószelepek működésére és teljesítményére. A túlzott vibráció számos problémához vezethet, beleértve az eróziót, a kopást, a kifáradásos meghibásodást és a szivárgást. Ezek a problémák csökkenthetik a szelep élettartamát, növelhetik a karbantartási költségeket, és veszélyeztethetik a rendszer biztonságát és megbízhatóságát.

Erózió és kopás

A fojtószelep belső felületein vibráció okozta erózió és kopás léphet fel, különösen azokon a területeken, ahol a folyadékáramlás turbulens. Az erózió hatására a szelepelemek elveszíthetik alakjukat és méretüket, ami az áramlásszabályozás pontosságának csökkenéséhez és a nyomásesés növekedéséhez vezethet. A kopás a szelepülékek és tömítések károsodását is okozhatja, ami szivárgáshoz és csökkent teljesítményhez vezethet.

Fáradtság kudarca

A vibráció miatt a szelep alkatrészei ciklikus feszültséget tapasztalhatnak, ami idővel a fáradtság meghibásodásához vezethet. Fáradási hiba akkor következik be, amikor a szelepelemek feszültségszintje meghaladja a fáradási szilárdságukat, ami repedések kialakulását és terjedését okozza. A fáradásos meghibásodás a szelep hirtelen és katasztrofális meghibásodásához vezethet, ami jelentős biztonsági kockázatot jelent a rendszerre és kezelőire nézve.

Szivárgás

A vibráció hatására a szelepülékek és tömítések meglazulhatnak vagy megsérülhetnek, ami szivárgáshoz vezethet. A szivárgás folyadékveszteséget, csökkent rendszerhatékonyságot és környezetszennyezést okozhat. Egyes esetekben a szivárgás biztonsági kockázatot is jelenthet, különösen, ha a szabályozott folyadék veszélyes vagy gyúlékony.

A fojtószelep vibrációjának minimalizálása

A fojtószelepek rezgésének minimalizálása és megbízható működésük biztosítása érdekében számos intézkedést lehet tenni, beleértve a szelepek megfelelő kiválasztását, telepítését és karbantartását.

Szelep kiválasztása

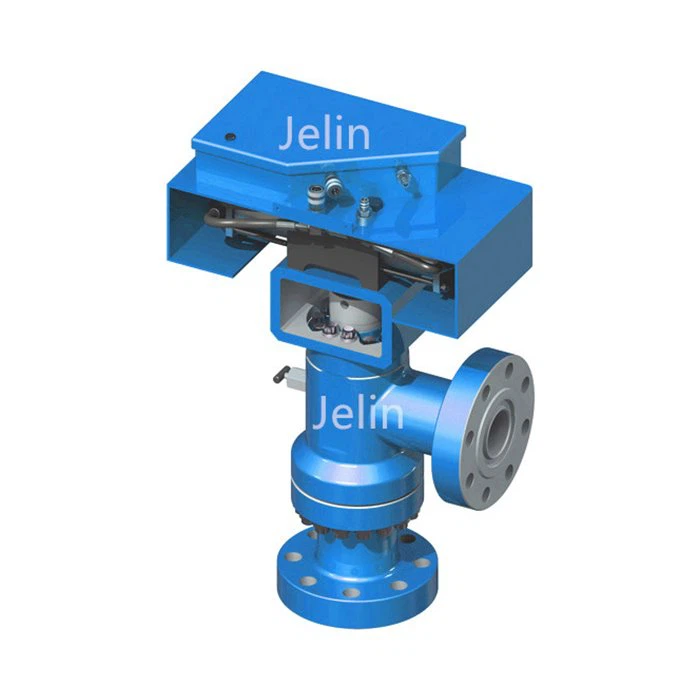

A fojtószelep kiválasztásakor fontos figyelembe venni a rendszer működési feltételeit és folyadék tulajdonságait. Az alkalmazásnak megfelelő kialakítású szelep kiválasztása hozzájárulhat a vibráció minimalizálásához és az optimális teljesítmény biztosításához. Például aHidraulikus fojtószelepalkalmasabb lehet olyan alkalmazásokra, ahol pontos áramlásszabályozásra van szükség, míg egyÁllítható fojtószelepalkalmasabb lehet olyan alkalmazásokhoz, ahol az áramlási sebességet gyakran kell módosítani.

Telepítés

A fojtószelep megfelelő felszerelése kulcsfontosságú a vibráció minimalizálása érdekében. A szelepet olyan helyre kell felszerelni, ahol nincs kitéve túlzott külső rezgéseknek, például szivattyúk, kompresszorok vagy egyéb vibráló berendezések közelében. A szelepet megfelelő beállítással és alátámasztással kell felszerelni, hogy ne legyen kitéve semmilyen további feszültségnek vagy feszültségnek.

Karbantartás

A szivatószelep rendszeres karbantartása elengedhetetlen a megbízható működés és a vibráció minimalizálása érdekében. A szelepet rendszeresen ellenőrizni kell az erózió, kopás és sérülés jelei szempontjából, és minden elhasználódott vagy sérült alkatrészt azonnal ki kell cserélni. A szelepet is meg kell kenni és szükség szerint be kell állítani a zökkenőmentes és hatékony működés érdekében.

Következtetés

Összefoglalva, a fojtószelepek rezgési jellemzőinek megértése elengedhetetlen az optimális teljesítményük és hosszú élettartamuk biztosításához. A fojtószelepekben fellépő vibrációt számos tényező okozhatja, beleértve a folyadékáramlás dinamikáját, a mechanikai rezonanciát és a külső erőket. A túlzott vibráció erózióhoz, kopáshoz, fáradáshoz és szivárgáshoz vezethet, ami csökkenti a szelep élettartamát és veszélyezteti a rendszer biztonságát és megbízhatóságát.

A fojtószelepek rezgésének minimalizálása érdekében fontos az alkalmazásnak megfelelő kialakítású szelep kiválasztása, a szelep megfelelő felszerelése és a rendszeres karbantartás. Ezen intézkedések megtételével biztosíthatja, hogy fojtószelepei zökkenőmentesen és hatékonyan működjenek, megbízható áramlásszabályozást és nyomásszabályozást biztosítva rendszere számára.

Ha többet szeretne megtudni fojtószelepeinkről, vagy szeretné megvitatni konkrét alkalmazási követelményeit, kérjük, forduljon hozzánk bizalommal. Szakértői csapatunk készséggel áll rendelkezésére, hogy az Ön rendszeréhez szükséges információkat és támogatást nyújtsa.

Hivatkozások

• API 6A: A kútfej- és karácsonyfa-felszerelés specifikációja
• ASME B16.34: Szelepek – karimás, menetes és hegesztett vég
• ISO 10423: Kőolaj- és földgázipar - Fúró- és termelőberendezések - Kútfej- és karácsonyfa-berendezések
